СХЕМЫ ШАХТНЫХ ГРУЗОВЫХ ПОДЪЕМНИКОВ



Предлагаем к вашему к ознакомлению схемы шахтных грузовых подъемников. Если у вас появляются проблемы с выбором необходимой схемы свяжитесь со специалистами компании.

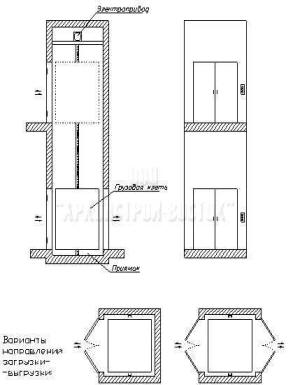

Схема шахтного подъемника

Грузовой подъемник шахтного типа (в бетонной или кирпичной шахте)

С верхним расположением привода

Силовая балка электропривода крепится в несущих стенах шахты

С приямком

Уровень пола грузовой клети (кабины) на этажах и в крайнем нижнем положении совпадает с уровнем пола здания

Опции:

Расположение привода: внизу, сбоку от шахты

Установка дополнительных дверей на шахту, раздвижных решеток на клеть (кабину)

Установка на грузовой клети (кабине) двойного ловителя

Преимущества:

Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъемности или погрузчиком (с соблюдением особых мер предосторожности)

Недостатки:

Необходимость сооружения приямка

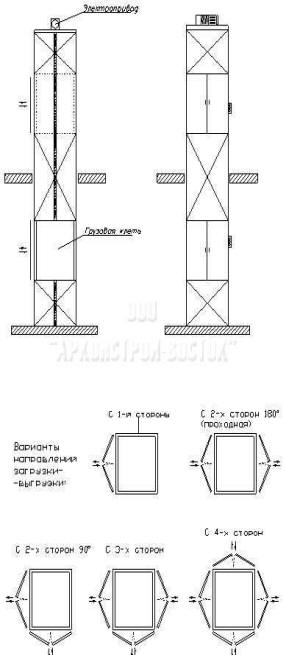

Схема шахтного подъемника

Грузовой подъемник шахтного типа ( в самонесущей металлокаркасной шахте)

С верхним расположением привода

С приямком

Уровень платформы на этажах и в крайнем нижнем положении совпадает с уровнем пола

Подъемник может устанавливаться внутри и снаружи здания

Опции:

Расположение привода: внизу, сбоку шахты

Установка дополнительных дверей на шахту и раздвижных решеток на грузовую

Установка на грузовой клети (кабине) двойного ловителя

Установка на грузовой клети (кабине) дополнительных колесных опор

Установка внешнего ограждения шахты на этажах (для варианта установки "внутри здания")

Установка каркаса кровли (для варианта установки "снаружи здания")

Преимущества:

Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъемности или погрузчиком (с соблюдением особых мер предосторожности)

Недостатки:

Необходимость сооружения приямка

Необходимость защиты подъемника от атмосферных осадков (для варианта установки "наружи здания")

чертеж шахтного подъемника

Грузовой подъемник шахтного типа (в самонесущей металлокаркасной шахте)

С верхним расположением привода

Без приямка

Уровень пола грузовой клети (кабины) в крайнем нижнем положении выше уровня пола здания на 100 мм и более

Уровень пола грузовой клети (кабины) на втором и последующих уровнях совпадает с уровнем пола здания

Подъемник устанавливается внутри и снаружи здания

Опции:

Расположение привода: внизу, сбоку от шахты

Установка дополнительных дверей на шахту и раздвижных решеток на грузовую клеть (кабину)

Установка на грузовой клети (кабине) двойного ловителя

Установка на грузовой клети (кабине) дополнительных колесных опор

Установка внешнего ограждения на этажах (для варианта установки "внутри здания")

Установка каркаса кровли (для варианта установки "снаружи здания")

Изготовление съемного металлического пандуса

Преимущества:

Нет необходимости в сооружении приямка

Возможность установки устройства на существующее основание

Недостатки:

Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания")

схема шахтного подъемника

Грузовой подъемник шахтного типа в самонесущей металлокаркасной шахте (сервисный подъемник)

Без приямка

Уровень пола грузовой клети (кабины) на всех этажах выше уровня пола на 500 мм и более

Подъемник может устанавливаться внутри и снаружи здания

Опции:

Расположение привода: внизу, сбоку от шахты

Установка дополнительных дверей на шахту и раздвижных решеток на грузовую клеть (кабину)

Установка внешнего ограждения на этажах (для варианта установки "внутри здания")

Установка каркаса кровли (для варианта установки "снаружи здания")

Преимущества:

Нет необходимости в сооружении приямка

Возможность установки устройства на существующее основание

Недостатки:

Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания")

Способ загрузки-выгрузки: ручной

схема шахтного подъёмника

Грузовой подъемник шахтного типа в самонесущей металлокаркасной шахте (сервисный подъемник)

Привод расположен внизу в шахте

Без приямка

Уровень пола грузовой клети (кабины) на всех этажах выше уровня пола на 500 мм и более

Подъемник может устанавливаться внутри и снаружи здания

Опции:

Установка дополнительных дверей на шахту и раздвижных решеток на грузовую клеть (кабину)

Установка внешнего ограждения на этажах (для варианта установки "внутри здания")

Установка каркаса кровли (для варианта установки quot;снаружи здания")

Нет необходимости в сооружении приямка

Возможность установки устройства на существующее основание

Удобство обслуживания привода

Недостатки:

Способ загрузки-выгрузки: ручной

схема сервисного подъемника

Грузовой подъемник шахтного типа в самонесущей металлокаркасной шахте (сервисный подъемник)

Привод расположен внизу, сбоку от шахты.

Без приямка

Уровень пола грузовой клети (кабины) на всех этажах выше уровня пола на 500 мм и более

Подъемник устанавливается внутри здания

Опции:

Установка дополнительных дверей на шахту и раздвижных решеток на грузовую клеть (кабину)

Установка внешнего ограждения на этажах

Преимущества:

Нет необходимости в сооружении приямка

Возможность установки устройства на существующее основание

Удобство обслуживания привода

Недостатки:

Способ загрузки-выгрузки: ручной
