СХЕМЫ - ВЫЖИМНЫЕ КОНСОЛЬНЫЕ (МАЧТОВЫЕ) ПОДЪЕМНИКИ

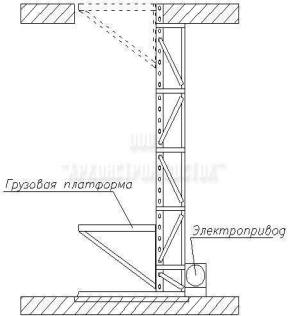

Грузовой подъемник консольного типа (выжимной)

С нижним расположением привода

С приямком глубиной 800 мм и более

Уровень платформы на этажах и в крайнем нижнем положении совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий

Подъемник устанавливается внутри здания

Опции:

Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка кабины на платформу

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъемности или погрузчиком (с соблюдением особых мер предосторожности)

Удобство обслуживания привода

Недостатки:

Необходимость сооружения приямка

Мачта занимает часть полезной площади в проемах межэтажных перекрытий

Сложность тросовой системы

Сложность конструкции каретки

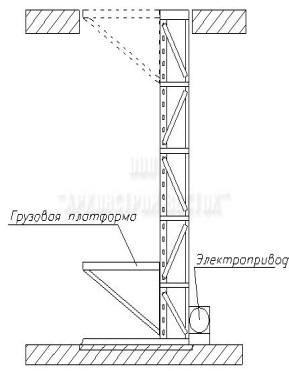

Грузовой подъемник консольного типа (выжимной)

С нижним расположением привода

С приямком глубиной 800 мм и более

Уровень платформы на этажах и в крайнем нижнем положении совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий

Мачта занимает место в проеме крайнего верхнего перекрытия только на ширину направляющих

Подъемник устанавливается внутри здания

Опции:

Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка кабины на платформу

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъемности или погрузчиком (с соблюдением особых мер предосторожности)

Удобство обслуживания привода

Недостатки:

Необходимость сооружения приямка

Сложность тросовой системы

Сложность конструкции каретки

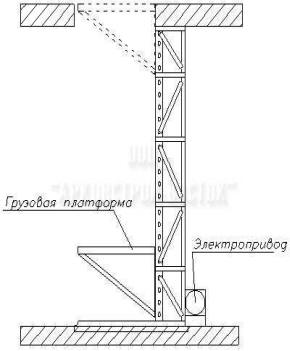

Грузовой подъемник консольного типа (выжимной)

С нижним расположением привода

С приямком глубиной 800 мм и более

Уровень платформы на этажах и в крайнем нижнем положении совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий (промежуточных этажей)

Мачта устанавливается под межэтажным перекрытием крайнего верхнего этажа

Подъемник устанавливается внутри здания

Опции:

Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка кабины на платформу

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъемности или погрузчиком (с соблюдением особых мер предосторожности)

Удобство обслуживания привода

Полезная площадь межэтажного перекрытия крайнего верхнего этажа используется на 100%

Недостатки:

Необходимость сооружения приямка

Сложность тросовой системы

Сложность конструкции каретки

Грузовой подъемник консольного типа (выжимной)

С нижним расположением привода

Без приямка

Уровень платформы в крайнем нижнем положении выше уровня пола на 800 мм и более

Уровень платформы на втором и последующих уровнях совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий

Подъемник устанавливается внутри здания

Опции:

Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка кабины на платформу

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Нет необходимости в сооружении приямка

Возможность установки устройства на существующее основание

Удобство обслуживания привода

Недостатки:

Мачта занимает часть полезной площади перекрытий

Загрузка-выгрузка на первом уровне возможна только ручная, гидравлической тележкой с высотой подъема не менее 1м или погрузчиком (с соблюдением особых мер предосторожности)

Сложность тросовой системы

Сложность конструкции каретки

Грузовой подъемник консольного типа (выжимной)

С нижним расположением привода

Без приямка

Уровень платформы в крайнем нижнем положении выше уровня пола на 800 мм и более

Уровень платформы на втором и последующих уровнях совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий

Мачта занимает место в проеме крайнего верхнего перекрытия только на ширину направляющих

Подъемник устанавливается внутри здания

Опции:

Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка кабины на платформу

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Нет необходимости в сооружении приямка

Возможность установки устройства на существующее основание

Удобство обслуживания привода

Недостатки:

Загрузка-выгрузка на первом уровне возможна только ручная, гидравлической тележкой с высотой подъема не менее 1м или погрузчиком (с соблюдением особых мер предосторожности)

Сложность тросовой системы

Сложность конструкции каретки

Грузовой подъемник консольного типа (выжимной)

С нижним расположением привода

Без приямка

Уровень платформы (в крайнем нижнем положении) выше уровня пола на 800 мм и более

Уровень платформы на втором и последующих уровнях совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий (промежуточных этажей)

Мачта устанавливается под межэтажным перекрытием крайнего верхнего этажа

Подъемник устанавливается внутри здания

Опции:

Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка кабины на платформу

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Нет необходимости в сооружении приямка

Возможность установки устройства на существующее основание

Удобство обслуживания привода

Полезная площадь межэтажного перекрытия крайнего верхнего этажа используется на 100%

Недостатки:

Загрузка-выгрузка на первом уровне возможна только ручная, гидравлической тележкой с высотой подъема не менее 1м или погрузчиком (с соблюдением особых мер предосторожности)

Сложность тросовой системы

Сложность конструкции каретки
