СХЕМЫ - ОДНОМАЧТОВЫЕ (ОДНОСТОЕЧНЫЕ) КОНСОЛЬНЫЕ ПОДЪЕМНИКИ

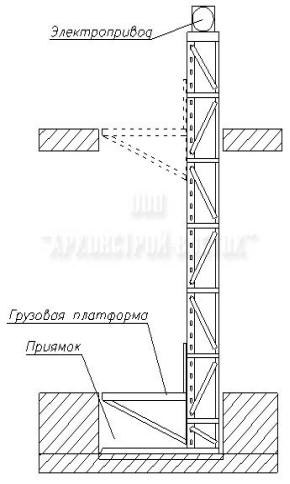

Схема одномачтовых, одностоечных подъемников

Гузовой подъемник консольного типа.

С верхним расположением привода.

С приямком.

Уровень платформы на этажах и в крайнем нижнем положении совпадает с уровнем пола.

Мачта устанавливается в проёмах межэтажных перекрытий (для варианта установки "внутри здания").

Подъёмник может устанавливаться внутри и снаружи здания.(преимущественно внутри )

Опции:

Ограждение проёмов (внешнее ограждение).Установка дверей различных конструкций.

Установка каркаса кровли (для варианта установки "снаружи здания").

Ограждение платформы, установка раздвижных решёток, шлагбаумов, откидных трапов и т.д.

Установка кабины на платформу.

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня.

Преимущества:

Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъёмности или погрузчиком (с соблюдением особых мер предосторожности).

Недостатки:

Необходимость сооружения приямка.

Мачта занимает часть полезной площади проёма в межэтажных перекрытиях (для варианта установки "внутри здания")

Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания")

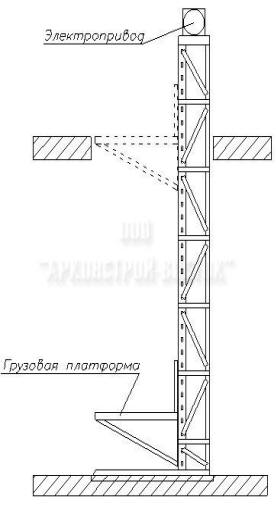

Схема мачтового подъемника

Грузовой подъемник консольного типа

С верхним расположением привода

Без приямка

Уровень платформы в крайнем нижнем положении выше уровня пола на и более

Уровень платформы на втором и последующих уровнях совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий (для варианта установки "внутри здания")

Подъемник может устанавливаться внутри и снаружи здания

Опции:

Ограждение проемов (внешнее ограждение).Установка дверей различных конструкций

Установка каркаса кровли (для варианта установки "снаружи здания")

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка кабины на платформу

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Нет необходимости в сооружении приямка

Недостатки:

Мачта занимает часть полезной площади перекрытий (для варианта установки "внутри здания")

Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания")

Загрузка-выгрузка на первом уровне возможна только ручная, гидравлической тележкой с высотой подъема не менее 1м или погрузчиком (с соблюдением особых мер предосторожности)

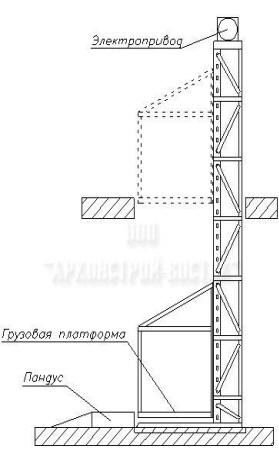

Схема мачтового, консольного подъемника

Грузовой одъемник консольного типа

С верхним расположением привода

Без приямка

Уровень платформы (в крайнем нижнем положении) выше уровня пола на 100 мм и более

Уровень платформы на втором и последующих уровнях совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий (для варианта установки "внутри здания")

Подъемник может устанавливаться внутри и снаружи здания

Опции:

Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций

Установка каркаса кровли (для варианта установки "снаружи здания")

Изготовление съемного металлического пандуса

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Нет необходимости в сооружении приямка

Небольшое расстояние от уровня платформы до пола первого уровня позволяет производить загрузку-выгрузку всеми способами, используя при этом погрузочную площадку, пандус, которые могут быть стационарными или съемными

Недостатки:

Мачта занимает часть полезной площади в проемах межэтажных перекрытий (для варианта установки "внутри здания")

Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания")

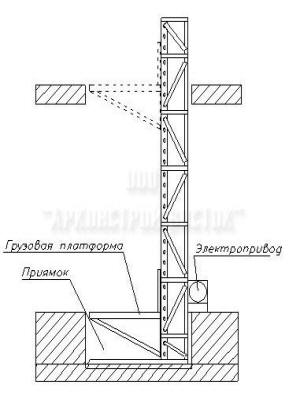

Схема мачтового, консольного подъемника

Грузовой подъемник консольного типа

С нижним расположением привода

С приямком

Уровень платформы на этажах и в крайнем нижнем положении совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий (для варианта установки "внутри здания")

Подъемник может устанавливаться внутри и снаружи здания преимущественно внутри )

Опции:

Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка кабины на платформу

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Возможность загрузки вручную, при помощи гидравлической тележки любой грузоподъемности или погрузчиком (с соблюдением особых мер предосторожности)

Удобство обслуживания привода

Недостатки:

Необходимость сооружения приямка

Мачта занимает часть полезной площади перекрытий (для вариантов установки "внутри здания")

Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания")

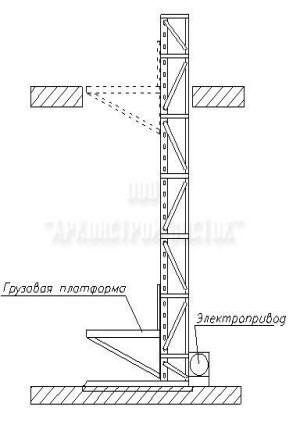

Схема мачтового, консольного подъемника

Грузовой подъемник консольного типа

С нижним расположением привода

Без приямка

Уровень платформы (в крайнем нижнем положении) выше уровня пола на 500 мм и более

Уровень платформы на втором и последующих уровнях совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий (для варианта установки "внутри здания")

Подъемник может устанавливаться внутри и снаружи здания

Опции:

Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций

Установка каркаса кровли (для варианта установки "снаружи здания")

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка кабины на платформу

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Нет необходимости в сооружении приямка

Возможность установки устройства на существующее основание

Удобство обслуживания привода

Недостатки:

Мачта занимает часть полезной площади в проемах межэтажных перекрытий (для варианта установки "внутри здания")

Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания")

Загрузка-выгрузка на первом уровне возможна только ручная, гидравли-ческой тележкой с высотой подъема не менее 1м или погрузчиком (с соблюдением особых мер предосторожности)

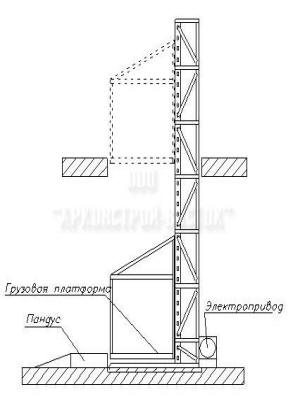

Схема мачтового, консольного подъемника

Грузовой подъемник консольного типа

С нижним расположением привода

Без приямка

Уровень платформы (в крайнем нижнем положении) выше уровня пола на 100 мм и более

Уровень платформы на втором и последующих уровнях совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий (для варианта установки "внутри здания")

Подъемник может устанавливаться внутри и снаружи здания

Опции:

Ограждение проемов (внешнее ограждение). Установка дверей различных конструкций

Установка каркаса кровли (для варианта установки "снаружи здания")

Изготовление съемного металлического пандуса

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Нет необходимости в сооружении приямка

Возможность установки устройства на существующее основание

Небольшое расстояние от уровня платформы до пола первого уровня позволяет производить загрузку-выгрузку всеми способами, используя при этом погрузочную площадку (пандус), которые могут быть стационарными или съемными

Удобство обслуживания привода

Недостатки:

Мачта занимает часть полезной площади перекрытий (для варианта установки "внутри здания")

Необходимость защиты подъемника от атмосферных осадков (для варианта установки "снаружи здания")

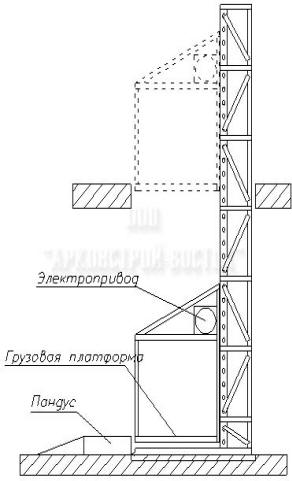

Схема мачтовых подъемников

Грузовой подъемник консольного типа

Расположение привода на каретке

Без приямка

Уровень платформы(в крайнем нижнем положении) выше уровня пола на 100 мм и более

Уровень платформы на втором и последующих уровнях совпадает с уровнем пола

Мачта устанавливается в проемах межэтажных перекрытий

Подъемник устанавливается внутри здания

Опции:

Ограждение проемов (внешнее ограждение).Установка дверей различных конструкций

Изготовление съемного металлического пандуса

Ограждение платформы, установка раздвижных решеток, шлагбаумов, откидных трапов и т.д.

Установка устройства доводки платформы в толчковом режиме до любого промежуточного уровня (например, кузова автомобиля) с последующей фиксацией этого уровня

Преимущества:

Нет необходимости в сооружении приямка

Возможность установки устройства на существующее основание

Небольшое расстояние от уровня платформы до пола первого уровня позволяет производить загрузку-выгрузку всеми способами, используя при этом погрузочную площадку (пандус), которые могут быть стационарными или съемными

Недостатки:

Мачта занимает часть полезной площади в проемах межэтажных перекрытий

Сложность конструкции каретки

Сложность тросовой системы
